案例背景

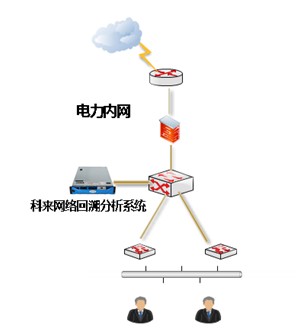

某電力咨詢院每天8點到9點之間與總部開視頻會議，雙方圖像出現馬賽克，嚴重時出現黑屏造成會議無法正常進行，嚴重影響了正常辦公。此故障持續已有3年，網管通過各手段排查，但一直沒有找到問題的根本原因。近日，部署科來網絡回溯分析系統對內網核心交換機總出口的流量進行了7×24小時監控，并通過回溯分析系統提取出問題時段的通信數據，我們找到了導致用戶視頻會議馬賽克的主要原因。用戶的網絡環境示意圖如下：
本案例中部署科來回溯分析系統的目的是對內網專線總出口的流量監控和分析，因此采用的是核心交換總出口端口鏡像的方式。
案例分析
首先，我們要對內網總出口流量狀況進行評估，若發現間歇性的流量突發，且突發時間點與視頻會議馬賽克的時間點吻合，可推斷是網絡擁塞導致視頻會議出現故障。
經過一個星期的跟蹤和分析我們發現，自4月20日到4月28日每天早上在8:00-9:00之間流量較大，網絡利用率高于40%。我們具體分析突發流量，選擇突發流量較嚴重的4.23日（時間在8-9點之間網絡利用率達到37%左右,實際突發高達50%）。從理論上講網絡利用率超出30%就會產生丟包，當前時間段網絡擁塞出現丟包，據網絡管理員測試視頻會議終端確實存在丟包。

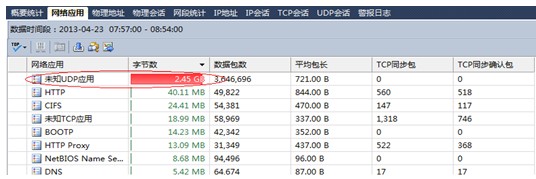

對于流量突發造成網絡擁塞，我們需要弄清楚在流量突發時具體業務應用。通過回溯分析，選擇流量峰值23日8：00-9：00之間的通訊數據，網絡應用流量分布如下圖所示：
從上圖中可以看出基本上都是未知UDP流量。（視頻會議走的是UDP協議，需要弄清楚UDP流量是否都是視頻會議產生的流量）下載UDP流量進行分析。
發現主機10.8.44.147等運行的都是UDP的2425號端口，且對端也都是2425號端口，這些主機向網絡中10.3網段發出掃描（B類網段），像類似掃描地址很多，產生較大掃描流量從路由器子接口發出，造成網絡擁塞，嚴重影響了視頻會議通訊。定位其IP，可發現掃描量很大。
通過查看數據報文信息，了解到UDP2425號端口是飛鴿聊天軟件默認的端口，通過和網絡管理員交流，得知網絡中很多主機安裝飛鴿軟件。且員工在飛鴿軟件上設置IP范圍很大（基本上都是B類網段指向總部）。
關于飛鴿軟件工作特點：在PC開機時，會自動向網絡中發出大量UDP廣播包，掃描在線的主機地址。飛鴿軟件的工作原理如下：
（1）最關鍵的是局域網用戶列表的建立；飛鴿啟動時使用UDP協議向255.255.255.255這個廣播地址發送廣播包，默認端口是2425。廣播包內容包含用戶名、工作組、主機名、IP等信息； 已啟動飛鴿的用戶通過2425端口收到此廣播包后，就會在自己的用戶列表中添加這個用戶的用戶名、工作組等信息，同時向對方IP發送本機用戶的個人信息；從而雙方都能建立起用戶列表；
?。?）刷新用戶列表時發送的廣播包和啟動時差不多，只不過返回的標識信息略有不同；可以做一個小工具，監控2425端口內存流，就能截獲刷新和聊天時的消息。
?。?）傳送聊天信息時同樣使用UDP協議；由于UDP協議是無連接協議，傳輸速度快，但是沒有確認機制，是不可靠的協議，需要自己定義返回信息的標志來判斷對方是否收到信息；
（4）用戶離線時發送一個離線廣播包到255.255.255.255，收到此廣播包的用戶，根據包中的IP地址（也可能是多種判斷標志或者包含硬件標識，比如網卡地址等）刪除對方的用戶列表信息；
?。?）廣域網無法直接使用廣播方式，靠手工添加"局域網外廣播列表"來建立相互的關系；
（6）飛鴿傳送文件是使用TCP協議，端口2425
分析結論
通過以上分析，我們可以判定出：
1、用戶視頻會議設備出現馬賽克和網絡設備硬件無關；
2、這一現象是由于用戶飛鴿軟件設置IP地址范圍大，每天8：00-9:30又是上班的高峰期，用戶集體開機大量的掃描報文會發向總部，堵塞網絡，造成帶寬利用率過高，同時也影響了核心設備的性能，因此導致視頻會議出現馬賽克。
了解此情況后網管負責人員通過使用桌面管理軟件，對飛鴿軟件進行限制。經過多次開會測試，視頻會議都能夠正常召開，馬賽克現象沒有再次出現。
